Aide à la rédaction et à l’illustration de vos CCTP pour les ouvrages circulaires enterrés

Banque d'images et de phrases générales pour vous aider à composer votre CCTP ouvrages enterrés.

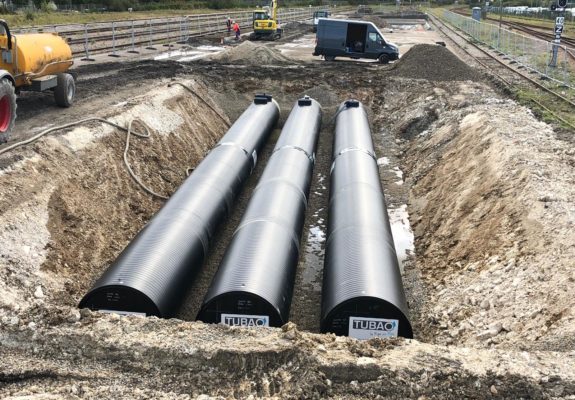

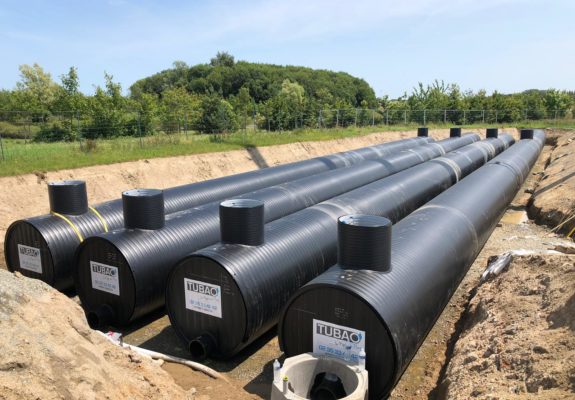

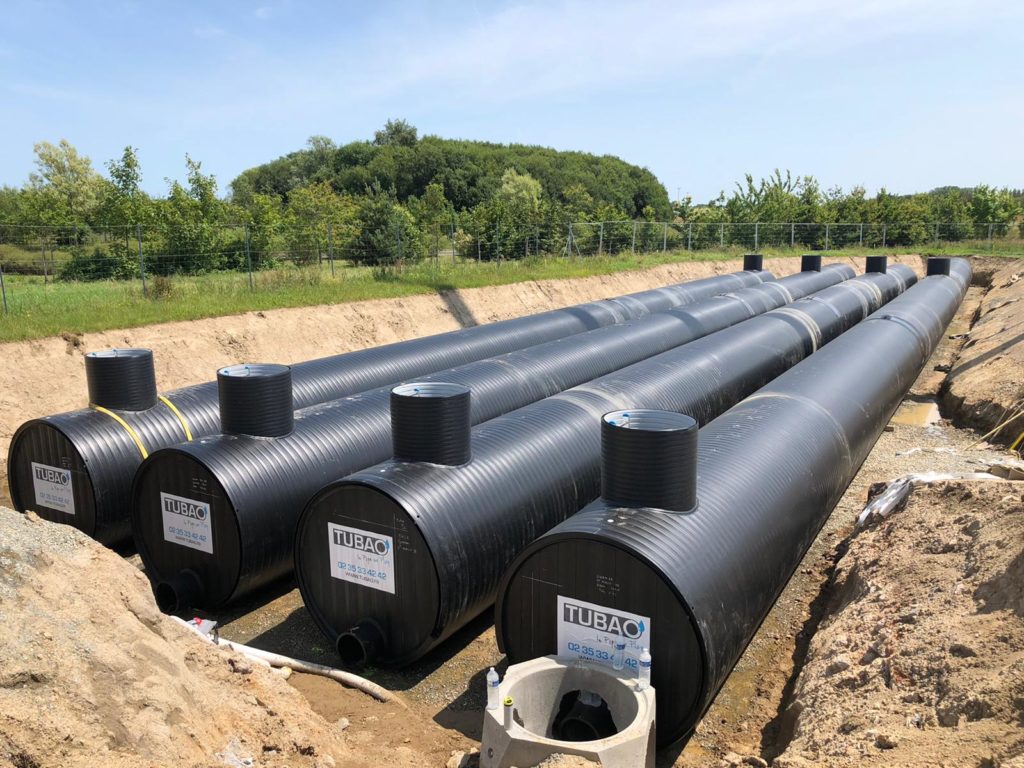

Les premières lignes de votre CCTP pour un ouvrage circulaire enterré ...

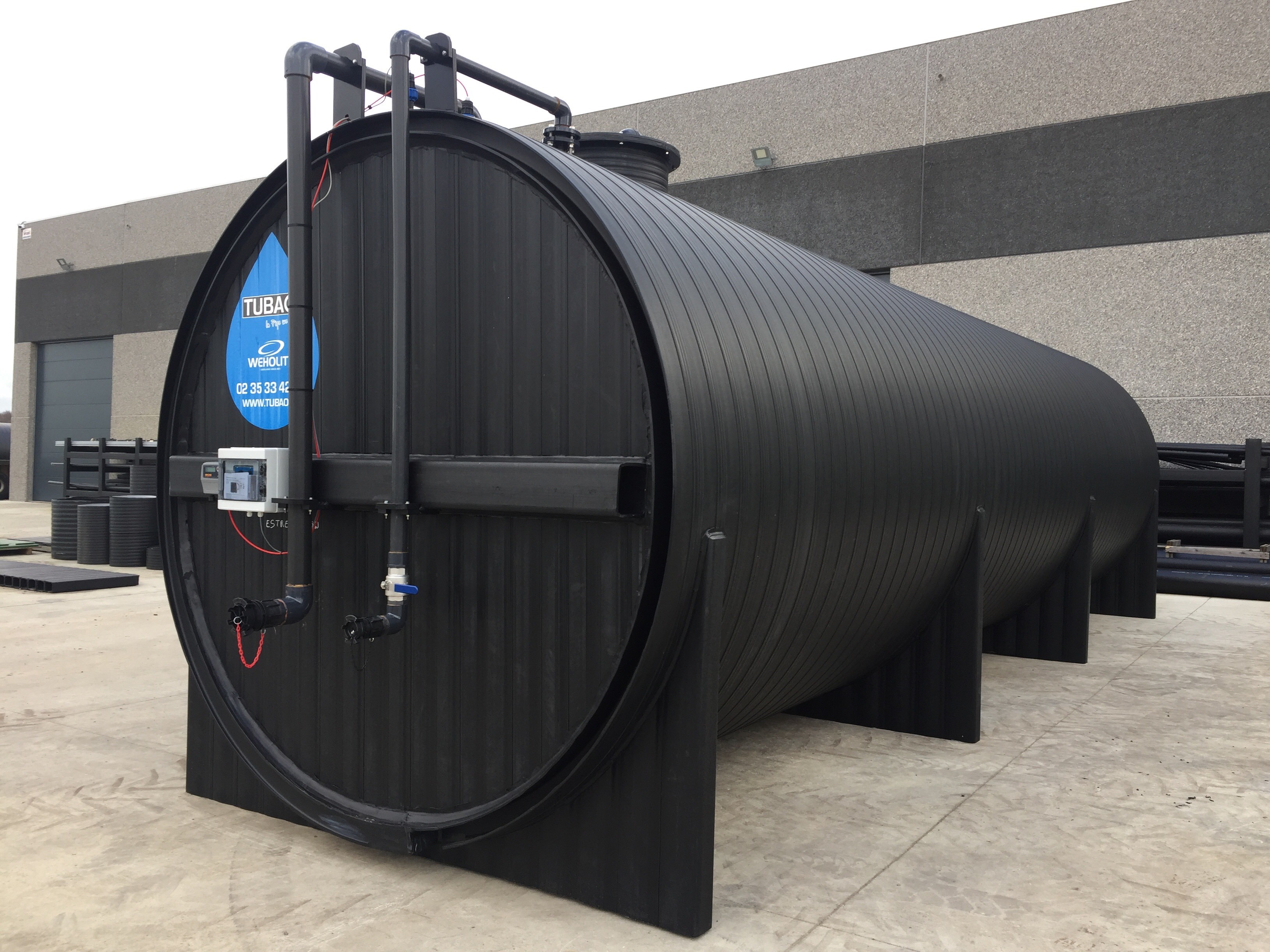

  • Le corps de l’ouvrage sera constitué en résine de Polyéthylène haute densité, PE 100, pleine masse et issu d’un procédé de profilé extrudé – enroulé de type WEHOLITE de chez TUBAO ou équivalent. La fabrication des viroles devra correspondre au minimum aux exigences spécifiées dans la norme NF EN 13476-2. Les fonds (extrémités) du réservoir seront constitués de panneaux en polyéthylène composés de profilés extrudés, soudés entre eux et au corps du réservoir par extrusion, de type WEHOPANEL de chez TUBAO ou équivalent.
  • La citerne sera obligatoirement double paroi. Un test d’étanchéité par la mise en pression de la double peau sera réalisé sur tous les éléments avant la livraison et un rapport d’étanchéité du fabricant devra être remis au moment de la livraison.
CCTP ouvrages enterrés circulairesCCTP ouvrages enterrés circulaires
CCTP ouvrages enterrés circulairesCCTP ouvrages enterrés circulairesCCTP ouvrages enterrés circulaires

... Si votre ouvrage est circulaire enterré...

Choisissez tout ou partie de ces éléments :

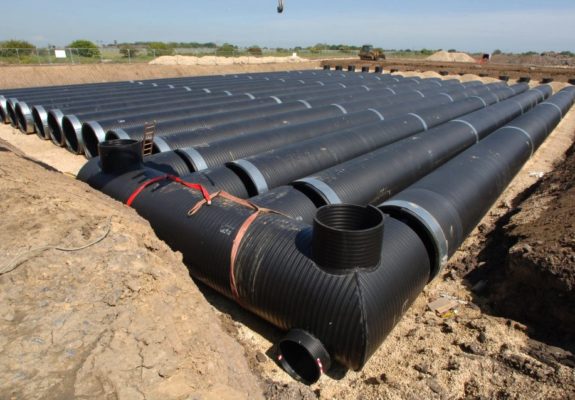

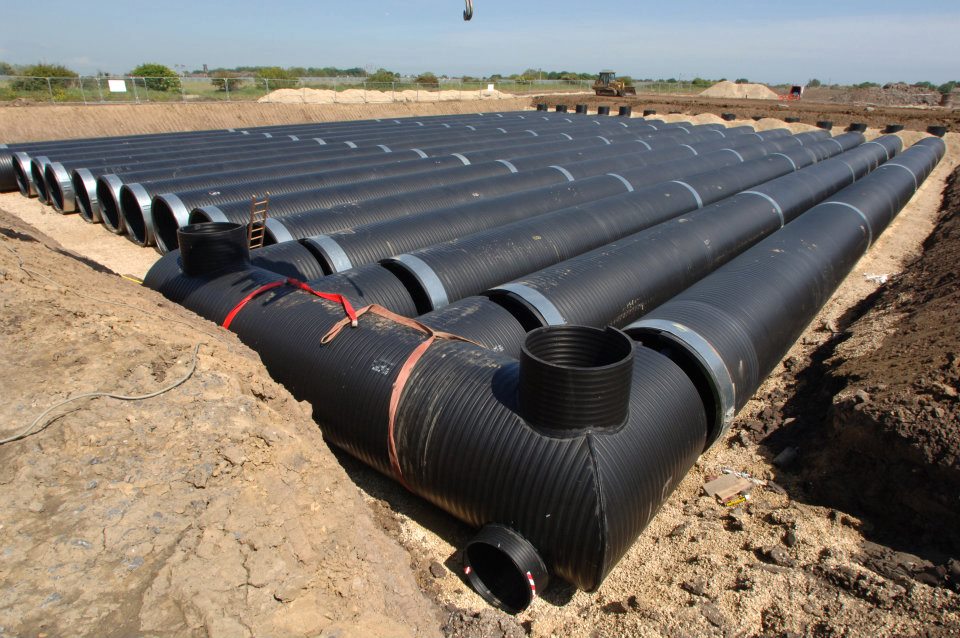

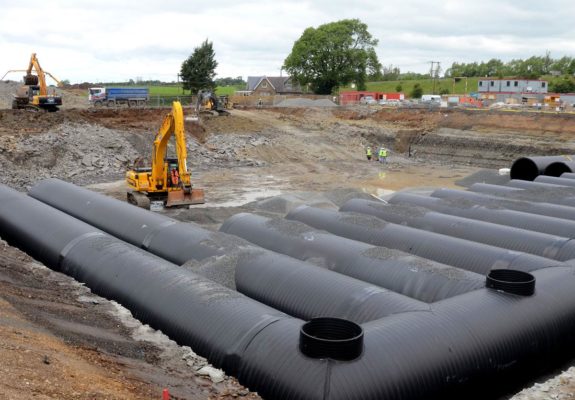

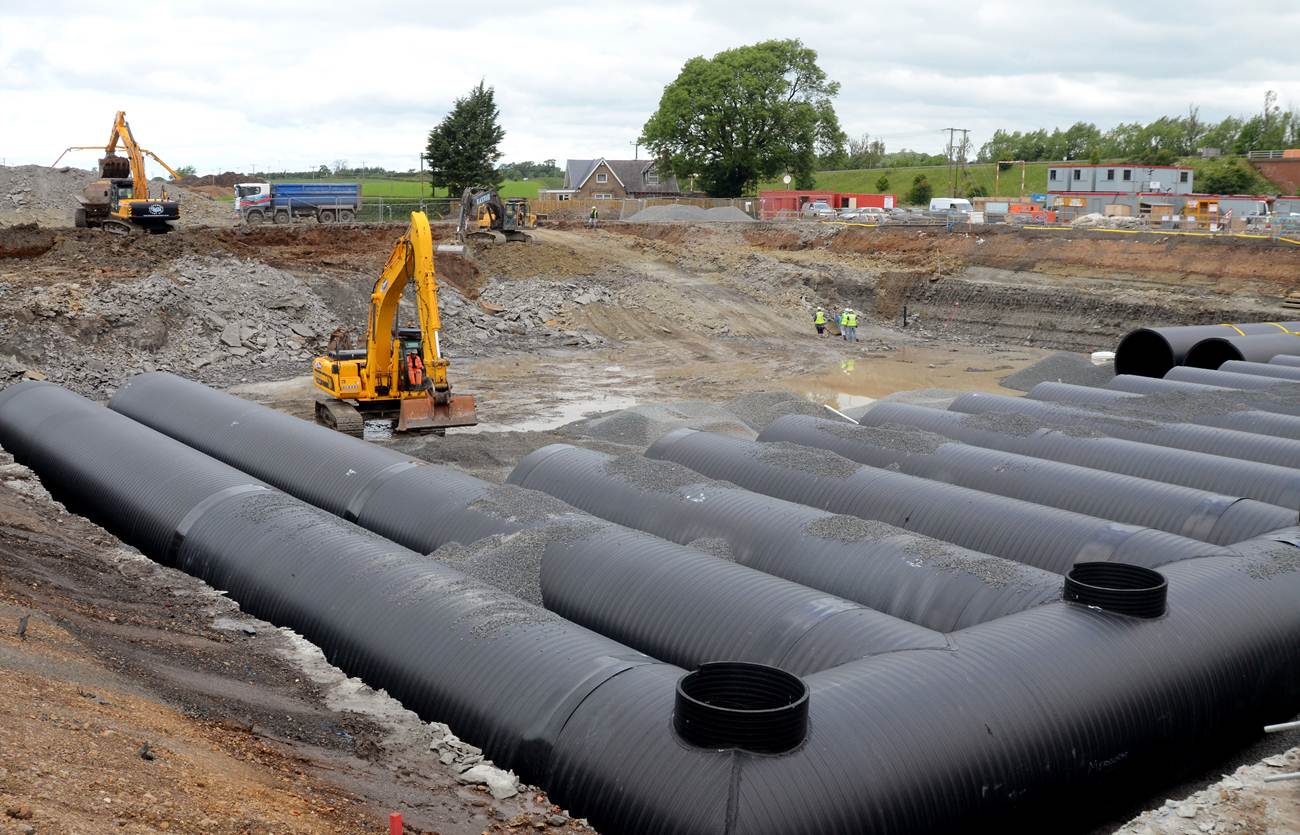

  • Répartiteur / Clarinette
  • Répartiteur / Nourrice

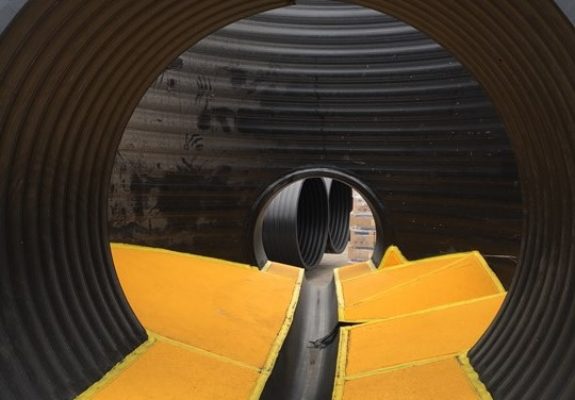

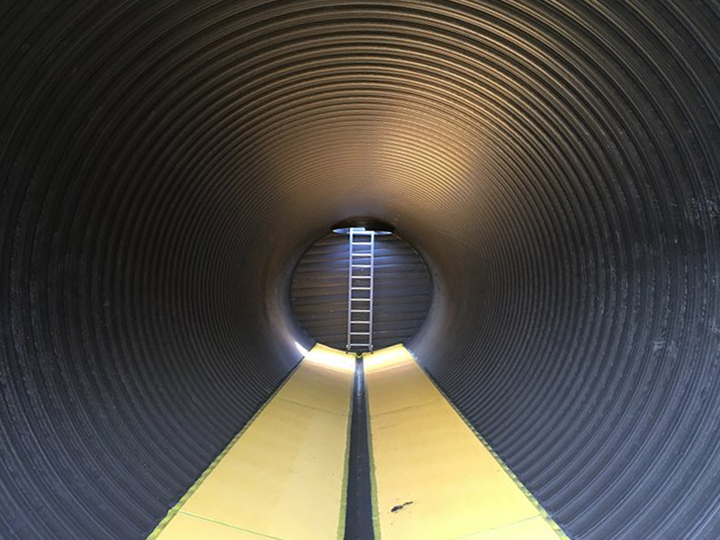

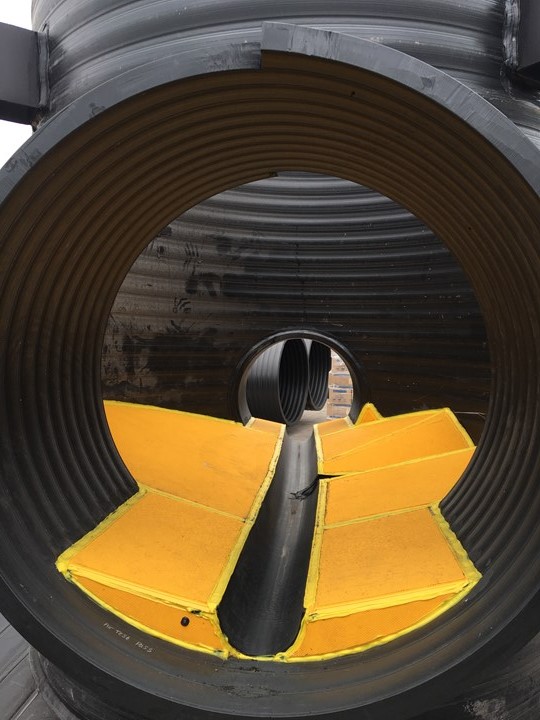

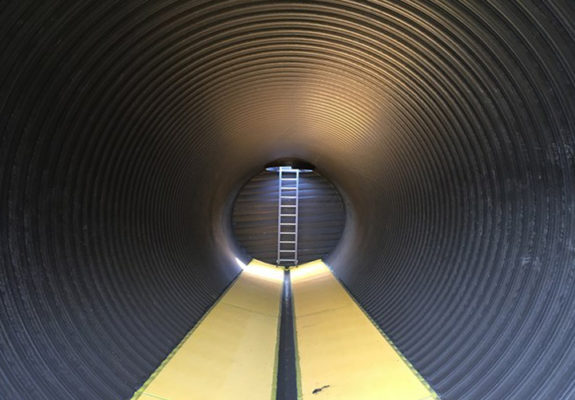

  • Banquettes / Cunette intégrée : La banquette est le terme qui désigne la partie latérale longeant la cunette de certains bassins visitables. La cunette est installée entre les deux banquettes pour centraliser les effluents et favoriser l’autocurage du bassin.

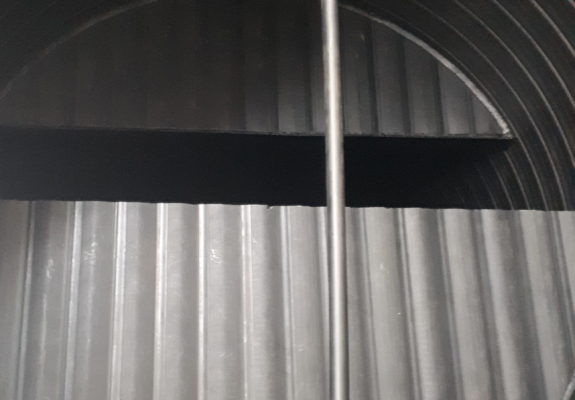

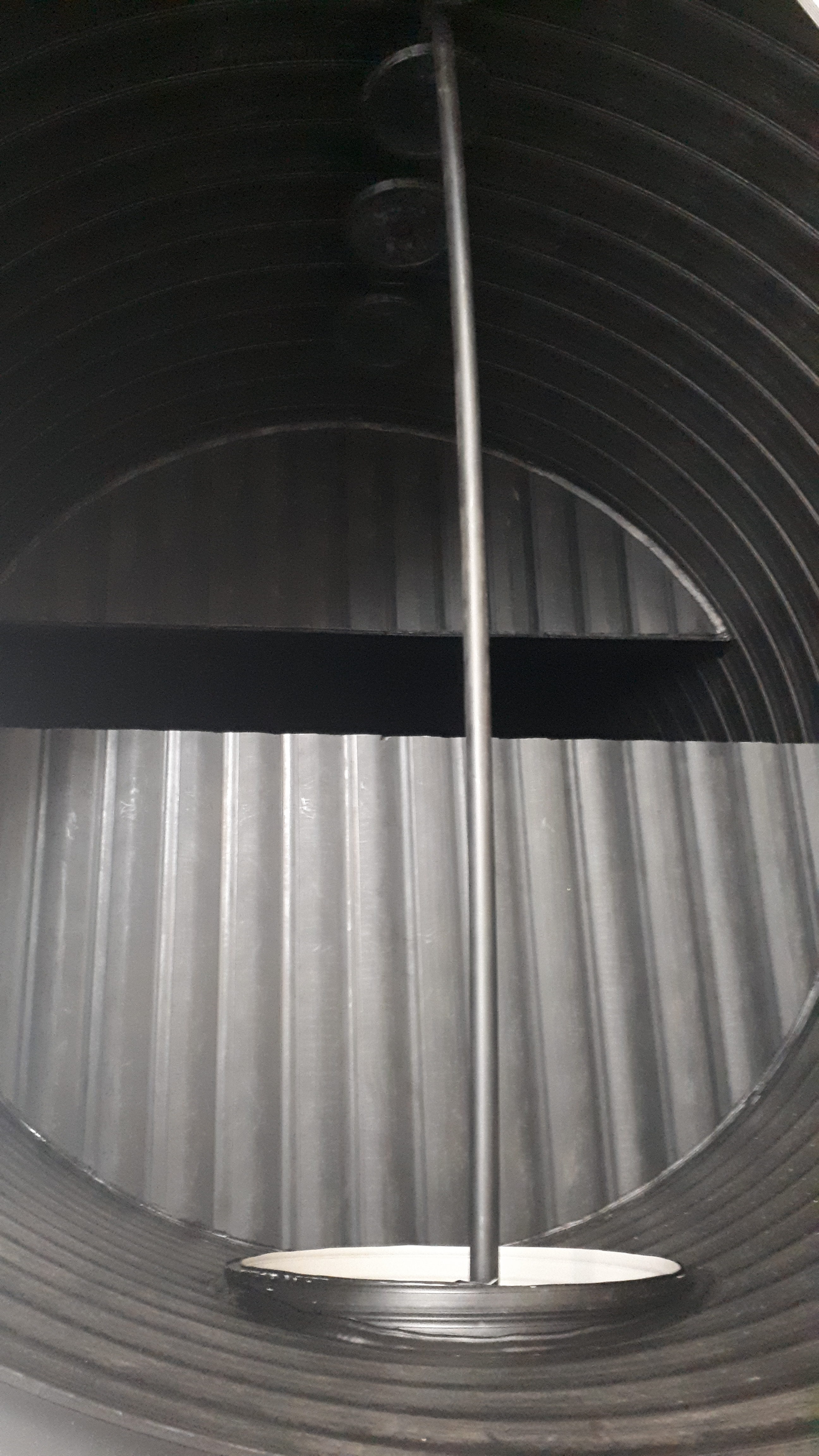

  • Paroi interne
  • Canne d’aspiration
  • Canne de remplissage

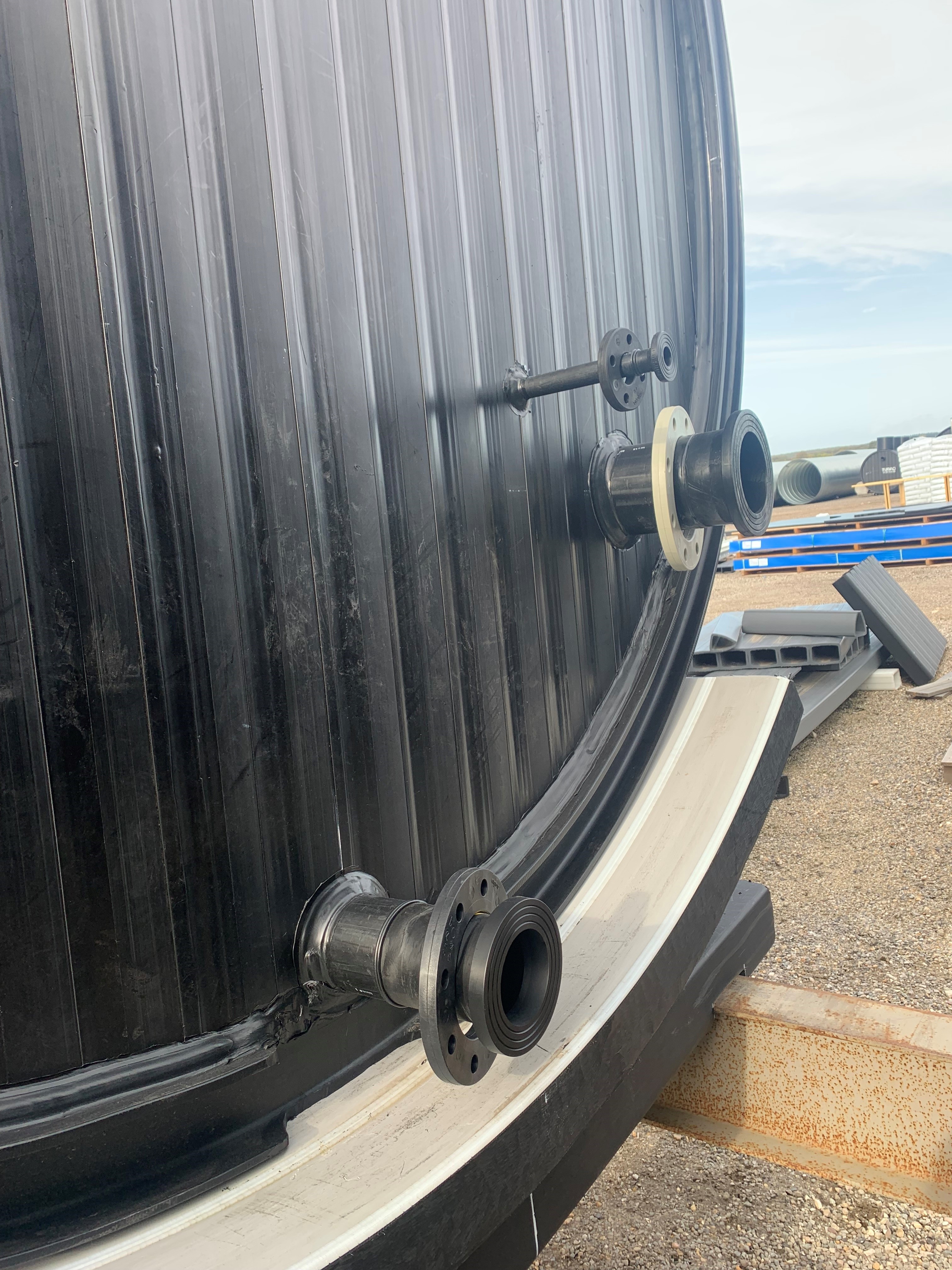

  • Le réservoir comportera (….) piquage à bride  DN … composé(s) de tubes PEHD, par défaut en SDR11 ou SDR 17, conformes à la norme NF EN 12201 et équipé(s) d’une bride PP, PEHD ou INOX; soudé(s) sur l’extrémité du réservoir.
  • Trappe d’accès

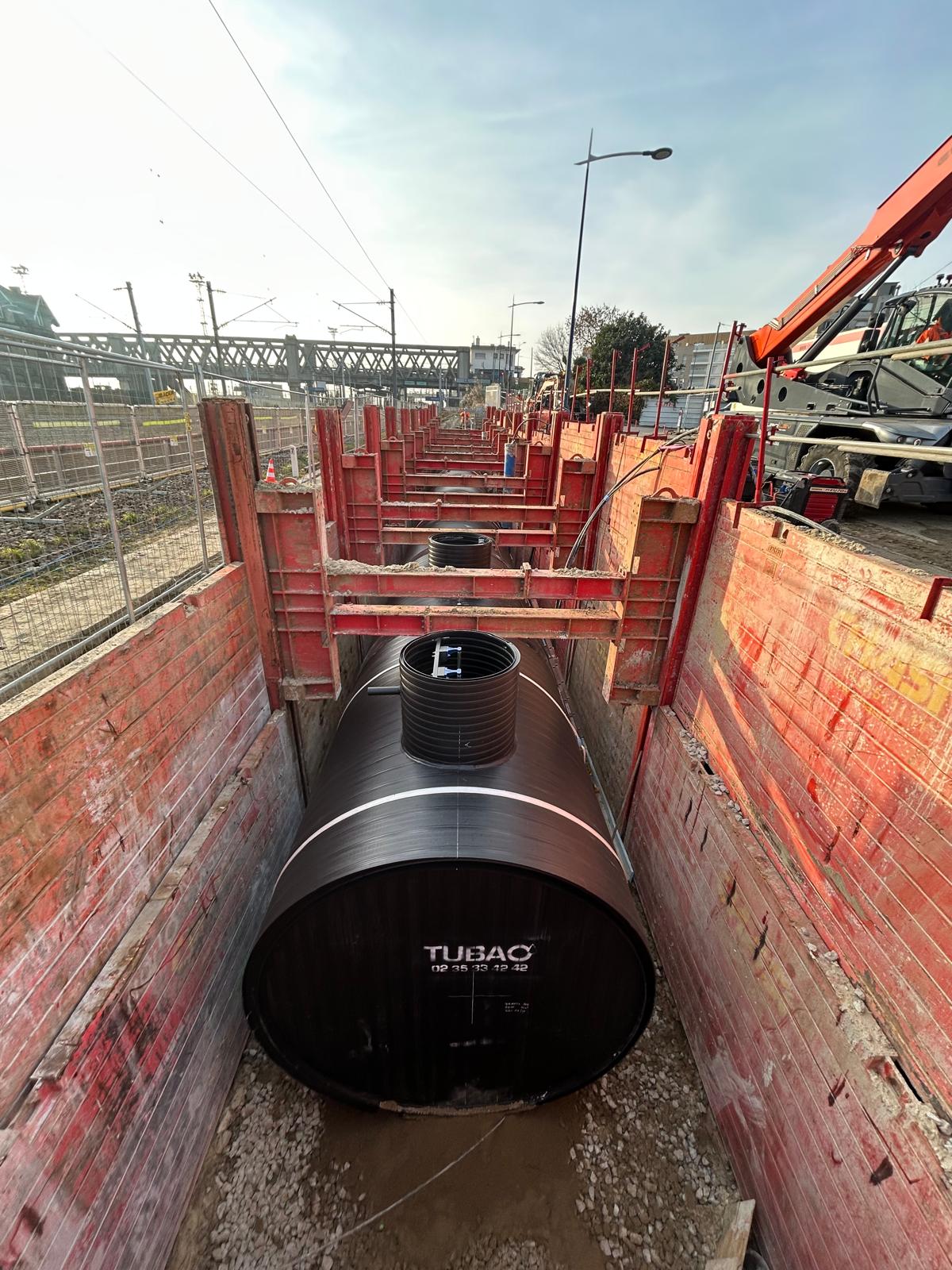

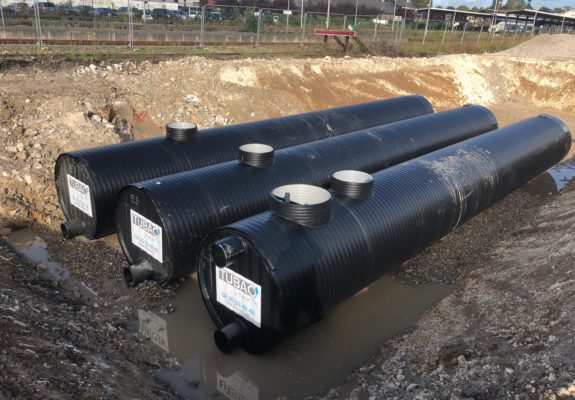

  • Trou d’homme

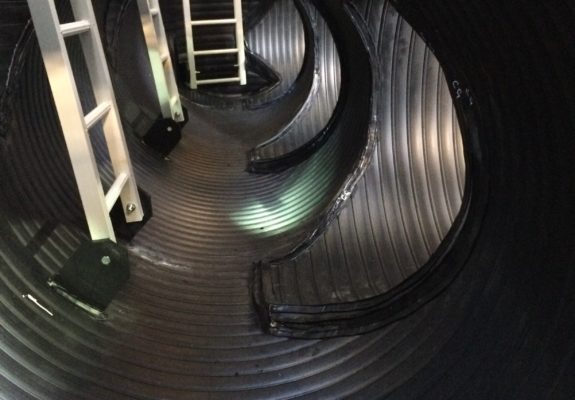

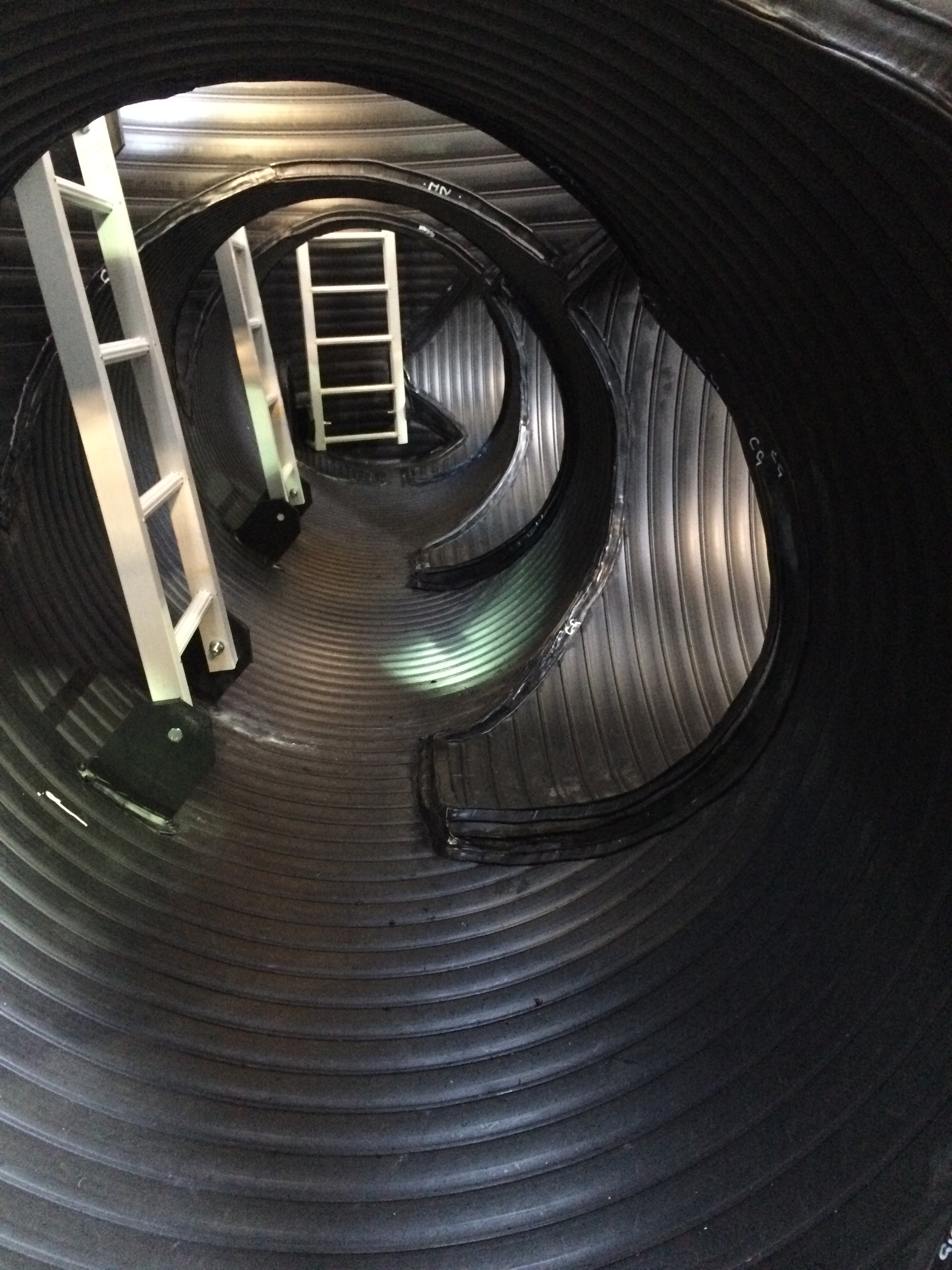

  • Les trous d’homme peuvent être équipé d’une échelle qui sera fixée par le fabricant. Celle-ci permettra au bassin d’être visitable et contrôlable en toute sécurité.

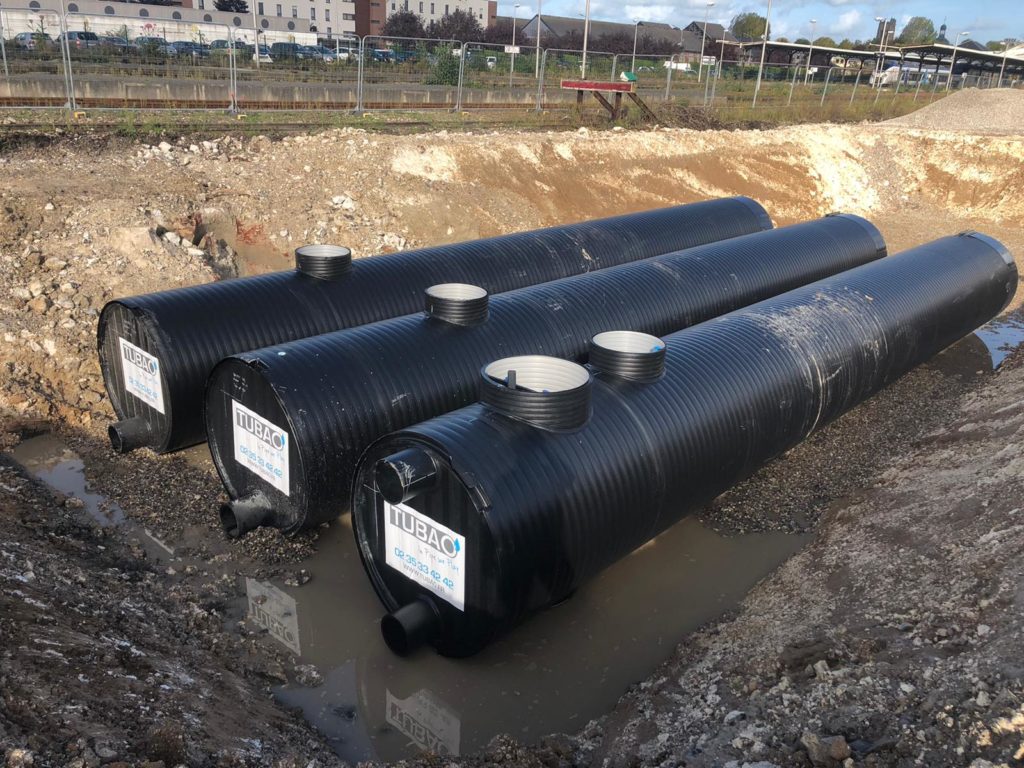

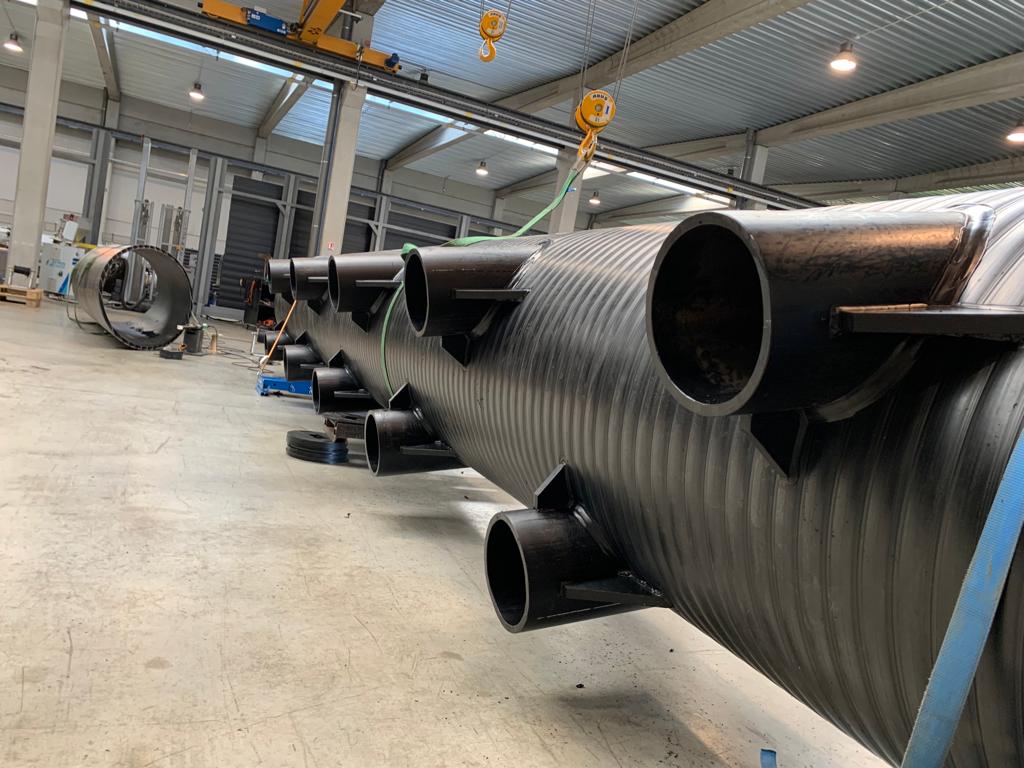

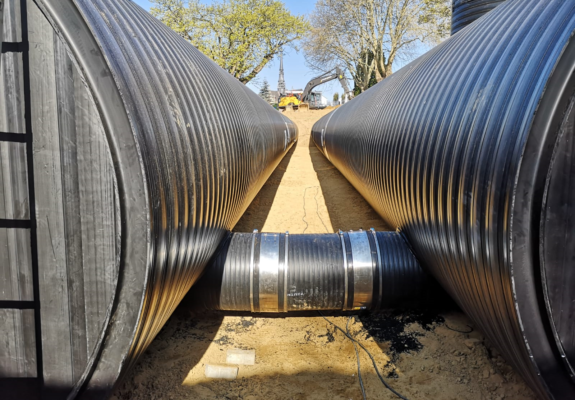

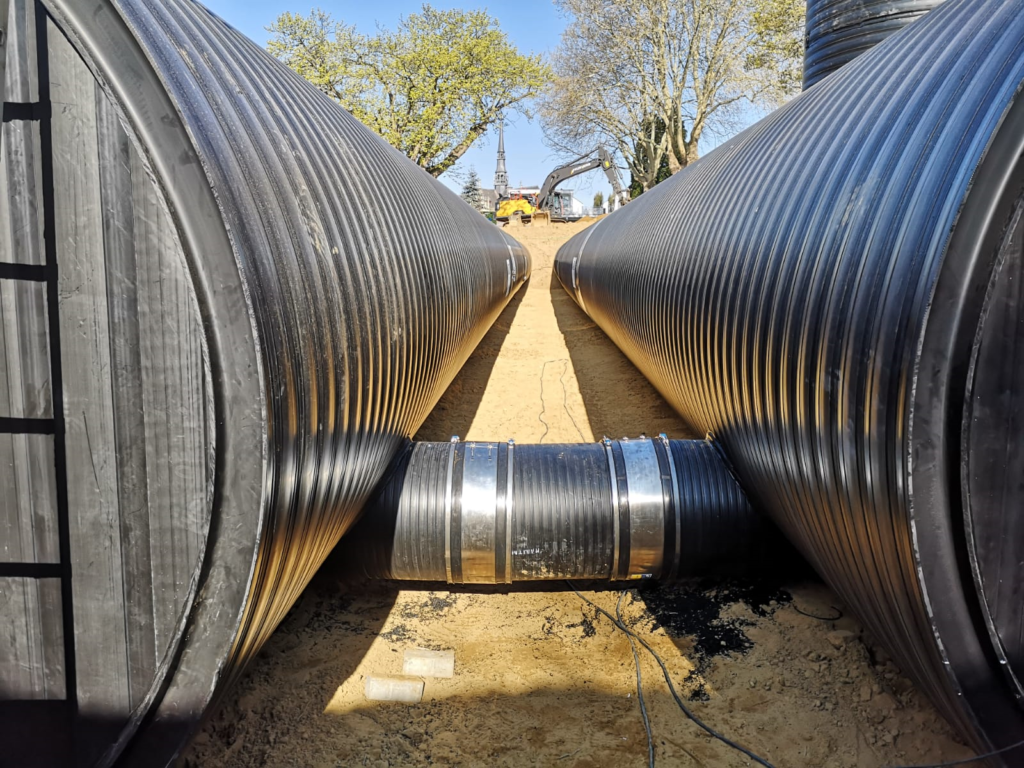

Piquage lisse, sur fond ou latéral, à raccorder par raccord multimatériaux (type FlexSeal® ) :

  • Le réservoir comportera (….) piquage(s) DN … composé(s) de tube(s) PEHD, par défaut en SDR11 ou SDR17, conformes à la norme NF EN 12201-2 ; soudé(s) sur l’extrémité du réservoir. Chaque piquage sera raccordé à la canalisation au moyen d’un raccord flexible multimatériaux en INOX et EPDM.
  • Le réservoir comportera (….) piquage(s) DN … composé(s) de tube(s) PEHD, par défaut SDR11 ou SDR 17, conforme(s) à la norme NF EN 12201-2 ; soudé(s) au corps du réservoir. Chaque piquage sera raccordé à la canalisation au moyen d’un raccord flexible multimatériaux en INOX et EPDM.

Piquage lisse, sur fond ou latéral, à raccorder par demi-manchons en PEHD à joint.  Pour PVC DN110, 125, 160 et 200 uniquement :

  • Le réservoir comportera (….) piquage(s) DN … composé(s) de demi-manchon(s) à joint soudé(s) sur l’extrémité du réservoir, conforme(s) à la norme NF EN 1266-1. Chaque piquage sera raccordé à la canalisation PVC par emboitement direct dans le demi-manchon à joint.
  • Le réservoir comportera (….) piquage(s) DN … composé(s) de demi-manchon(s) à joint soudé(s) au corps du réservoir, conforme(s) à la norme NF EN 1266-1. Chaque piquage sera raccordé à la canalisation PVC par emboitement direct dans le demi-manchon à joint.

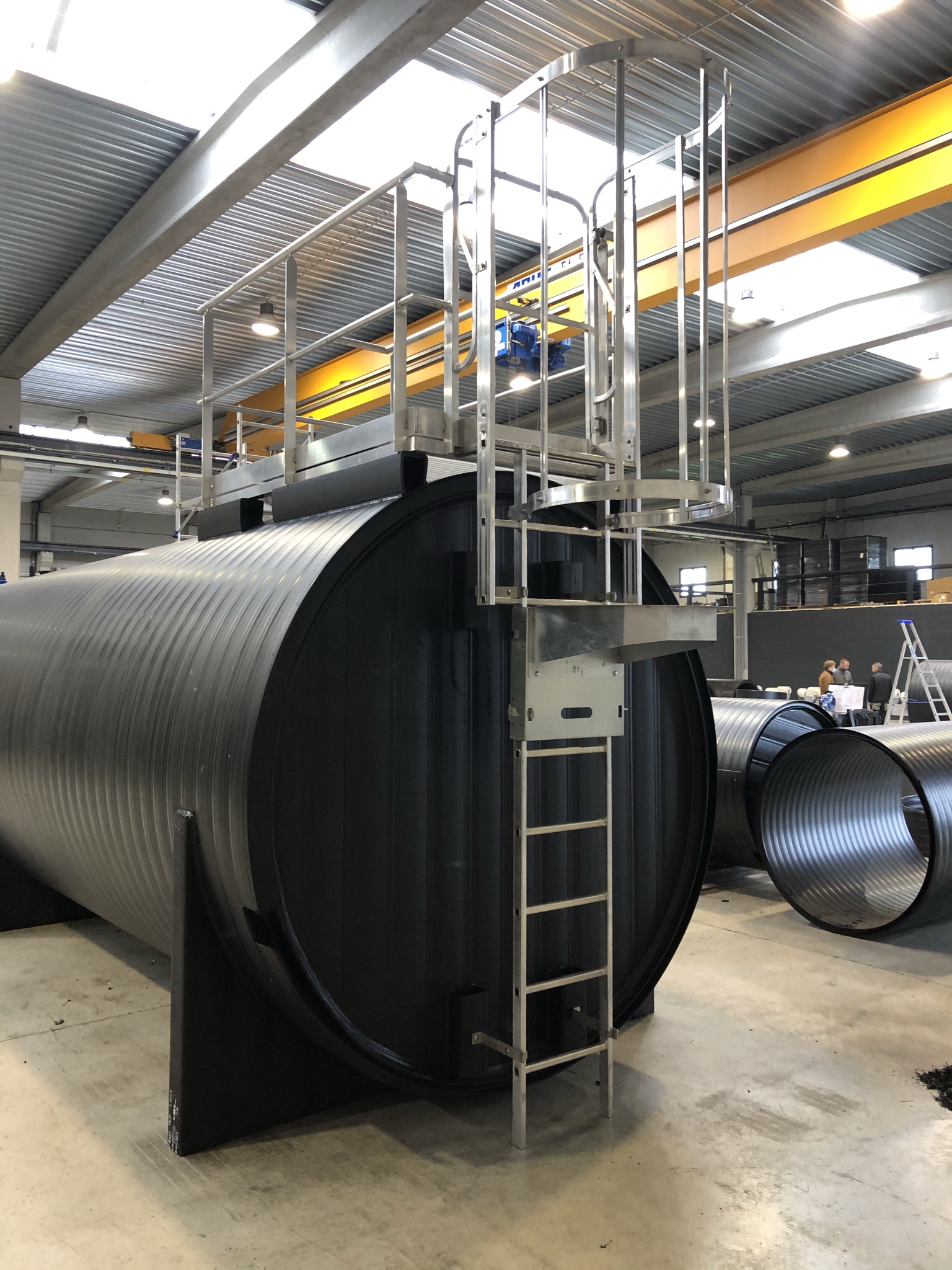

  • La cuve sera équipée d’une plateforme aluminium de ….x…. m avec accès par crinoline aluminium et portillon d’accès ; y compris caillebotis aluminium, mailles crantées antidérapante ; de charge minimale 250 kg/m². La plateforme sera équipée d’un garde-corps soudé aluminium avec lisse et sous lisse en tube et garde pieds en fer plat. La plateforme sera équipée d’un opercule de condamnation d’accès.

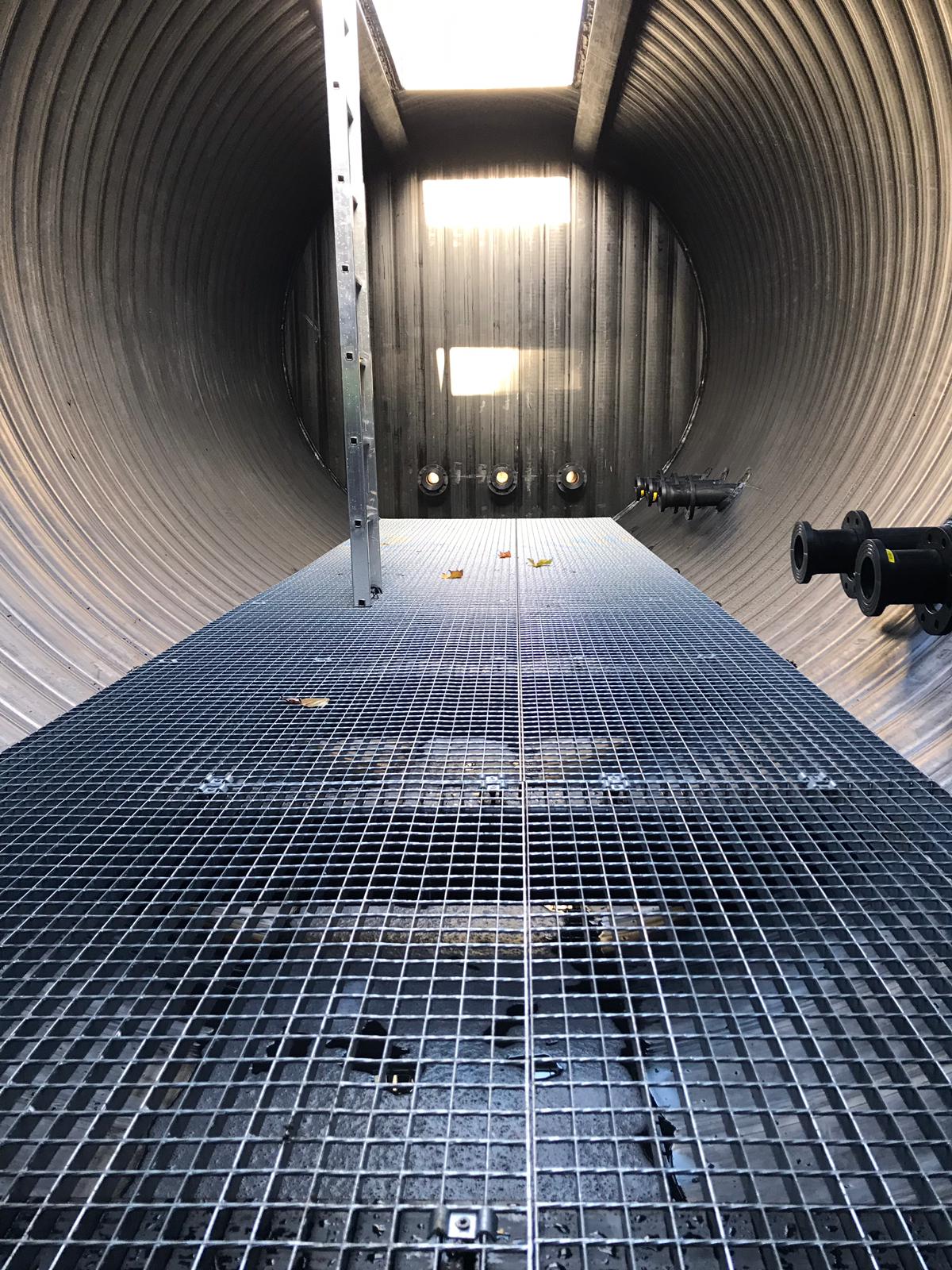

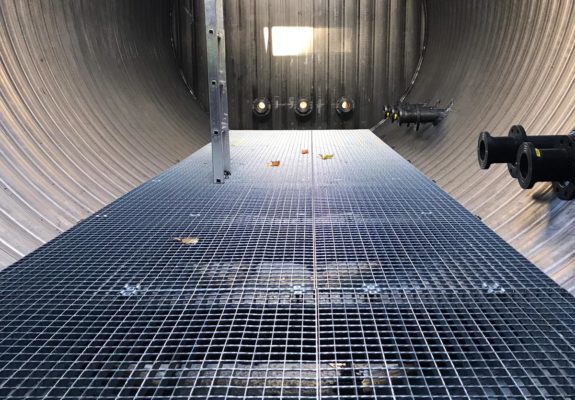

  • La cuve sera équipée d’une plateforme interne en aluminium ou en INOX.

Banque d'images
